变压吸附式制氮机装置-四大系统[深圳稳超]

文章出处 : 稳超官网 作者 : 稳超科技 人气 : 323 发表时间:

变压吸附(PSA)是近40多年来发展起来的一项新型气体分离,变压吸附式制氮机装置主要组成部分:空压系统、净化系统、吸附系统、缓冲系统。

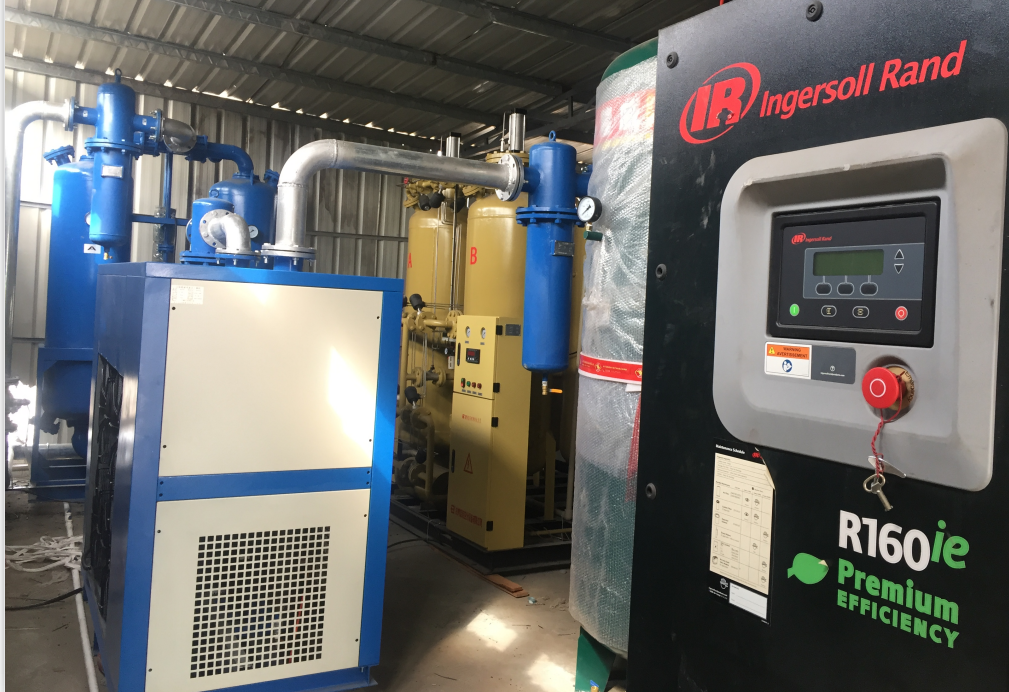

变压吸附式制氮机

小编给您介绍一下变压吸附式制氮机装置四大系统

1) 空压系统:原料空气经压缩机压缩至所需压力,输入空气缓冲罐,为制氮机装置提供压缩气源。

2) 净化系统:压缩空气通过冷却降温使压缩空气的露点低于-20℃,除去大量的水分,进一步过滤,使含油量≤0.1ppm,含尘量≤0.1μm,除去酸、碱性等有害气体及微油雾。

3) 吸附系统:经净化后的压缩空气送入填装吸附剂)AB吸附塔。O2H2O及少量N2被吸附,产品氮气从出口流出。经过一段时间,当A塔吸附饱和后,二塔均压后切换工作。 二个吸附塔交替运行和吸附,连续输出产品氮气。

4) 缓冲系统:从吸附系统出来的氮气送入氮气缓冲罐,再经过精密过滤器除尘(过度精度≤0.01μm),通过调压阀调节压力、节流阀调节流量后输出。同时由流量计和氮气分析仪 分别检测氮气流量与纯度,产出合格氮气。

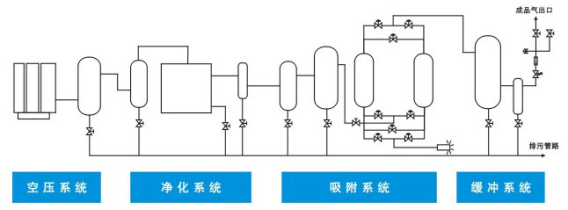

变压吸附式制氮机


小编认为选择合您的变压吸附式制氮机装置就是好的,依据氮气纯度,压力,流量,露点等不同需求,深圳稳超帮您设计选型方案。
